攻克绿色家居关键技术, 无醛浸渍胶膜纸研制成功

导读

中央全面深化改革委员会第十次会议审议通过《绿色生活创建行动总体方案》，旨在广泛宣传推广简约适度、绿色低碳、文明健康的生活理念和生活方式，推动绿色消费，促进绿色发展。崇尚绿色生活已成为顺应时代潮流的新时尚。不仅如此，相关法律法规对室内家居的环保控制要求也越来越严格。甲醛作为一种有害气体，一直是消费者家庭装修时最为关心的问题之一。因人造板制品和家具是室内甲醛的主要释放源，人造板及其饰面材料的甲醛问题长期以来是消费市场关注的热点。

人造板家具，特别是近年热销的定制家具，是由人造板基材经装饰材料饰面后加工制成。目前，异氰酸酯类胶黏剂、大豆蛋白胶黏剂、淀粉胶黏剂等无醛胶黏剂已在人造板基材中得到了应用，相关产品已实现市场化，实现了人造板基材的无醛制造。然而，人造板饰面常用的装饰材料“浸渍胶膜纸”，一直无法实现无醛化，严重制约人造板家具无醛化进程，其难点在于无醛高分子树脂制备浸渍膜膜纸存在较差的渗透性、热固化性以及表面理化性能等问题。

针对浸渍胶膜纸无醛化制造的迫切需求与难点，饰面板产业国家创新联盟理事单位广东天元汇邦新材料股份有限公司联合联盟理事长单位中国林业科学研究院木材工业研究所共同攻关，采用了木材工业研究所研制的“聚氨酯/聚丙烯酸酯浸渍胶膜纸生产及应用技术”成功制备了“无醛浸渍胶膜纸”新产品。该产品由中国林产工业协会组织专家进行了鉴定，一致认为“无醛浸渍胶膜纸”新产品达到了国际先进水平。

01

无醛浸渍胶膜纸的研制

浸渍胶膜纸因其良好的花色和表面理化性能，是人造板饰面使用最多的装饰材料，一直以来，浸渍胶膜纸多采用三聚氰胺-甲醛树脂、脲醛树脂或酚醛树脂进行浸渍处理，没有实现无醛化。无醛浸渍胶膜纸是由装饰纸浸渍无甲醛添加且生产过程中不产生甲醛的树脂，并干燥到一定程度的装饰材料。可经热压覆贴在人造板表面。

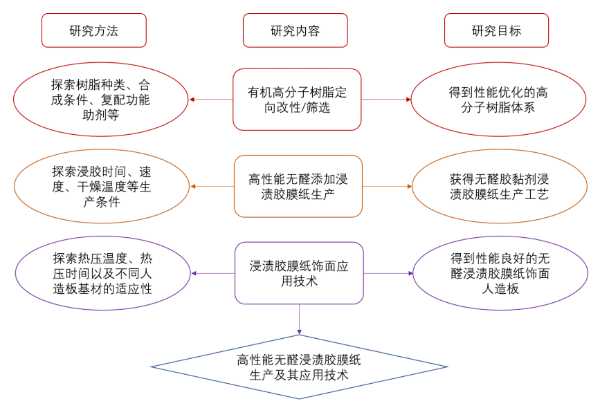

无醛浸渍胶膜纸研制的技术路线：

通过研发低聚合度、高渗透性、高固体含量的聚氨酯/聚丙烯酸酯树脂，采用带羟基/胺基等活性基团的单体和改性助剂，构建出了不同功能的无醛浸渍胶膜纸用浸渍树脂体系；采用端基固化封闭技术，降低-NCO等官能团反应活性，实现了胶膜纸热压贴面自脱模。在基本不改变现有工艺条件下实现了无醛浸渍胶膜纸规模生产，浸渍胶膜纸甲醛释放量检测值0.1mg/L，柔韧性好，可覆卷。

该胶膜纸产品可用于人造板热压饰面，饰面人造板表面胶合强度可达1.39MPa，表面耐干热、耐污染腐蚀、耐龟裂、耐水蒸气均达到5级，耐光色牢度为灰度卡4级以上，磨耗值35mg/100r，耐冷热循环、耐划痕性能均能满足GB/T 15102-2017《浸渍胶膜纸饰面刨花板和纤维板》的要求。

02

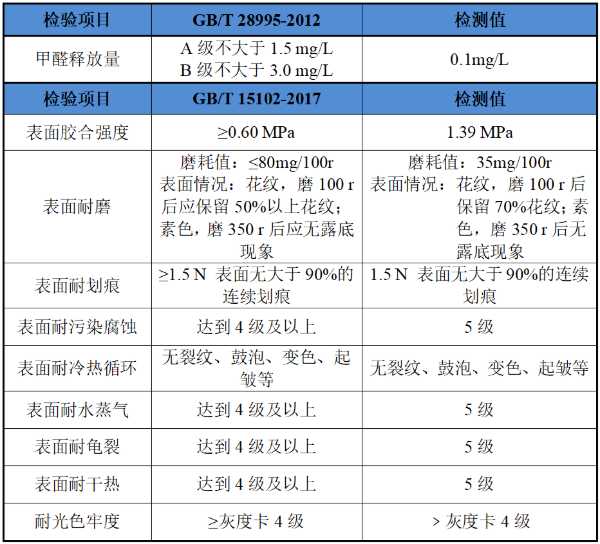

无醛浸渍胶膜纸及其饰面板的性能

03

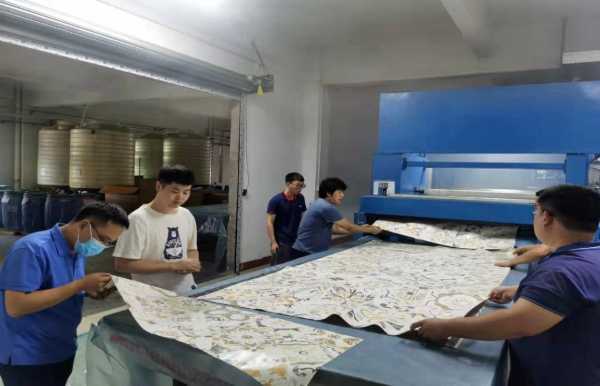

无醛浸渍胶膜纸的应用

我国是人造板生产和消费大国，对饰面材料的环保要求不断提高。饰面材料浸渍胶膜纸的无醛制造是实现饰面人造板无醛化的关键，也是成为板材行业创新发展的方向和动力，市场前景广阔。

聚焦健康环保理念，广东天元汇邦新材料股份有限公司一直致力于成为家居行业国际一流的饰面材料供应商和饰面解决方案服务提供商，积极以市场为导向，协同创新，解决装饰用无醛浸渍胶膜纸的加工及应用问题，提升企业核心竞争力，满足客户对美好生态产品的需求。

来源：饰面板产业国家创新联盟

通讯员：伍艳梅
