浅谈定制家具装饰材料光稳定性的控制方法

我国定制家具快速发展已20年左右，一直以满足消费者个性化需求和注重消费者感受而深受消费者喜欢。随着新一代消费群体的崛起，个性化需求更为突出，定制家具企业尝试使用多种装饰材料提升消费者全方位感受。这些装饰材料光稳定性能，即耐光色牢度和黄变性能各不相同，如果材料的光稳定性差，直接减少了家具的使用寿命，因此需要对各种装饰材料进行光稳定性能的检测控制。

1 光稳定性的检测控制方法

目前，实验室控制耐老化和光稳定性，采用比较多的是Q-Sun氙灯试验箱（符合ASTM155）和QUV紫外加速老化试验箱（符合ASTM154）两种设备。Q-Sun氙灯试验箱（见图1）利用氙灯可很好地模拟太阳光所有光谱，可产生紫外线、可见光和红外线，加上设备上的滤光系统，可用来检测室内材料光稳定性。QUV紫外加速老化试验箱（见图2）利用荧光紫外灯发射紫外线加速试件表面老化变色。参照的标准物质为标准蓝色羊毛布，使用5档灰度卡作判定（见图3和图4）。

相关的国内外耐老化标准很多，大多数是汽车和纺织品行业的标准。我国家具行业使用的标准主要是GB/T 17657—2013《人造板及饰面人造板理化性能测试方法》中4.30规定用氙弧灯的检验方法，和GB/T 23983—2009《木器涂料耐黄变的测试方法》。

图1 Q-Sun氙灯试验箱

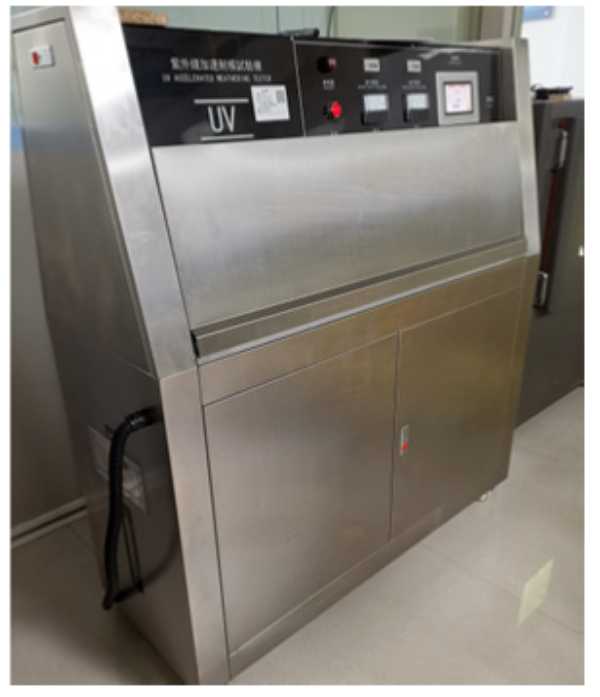

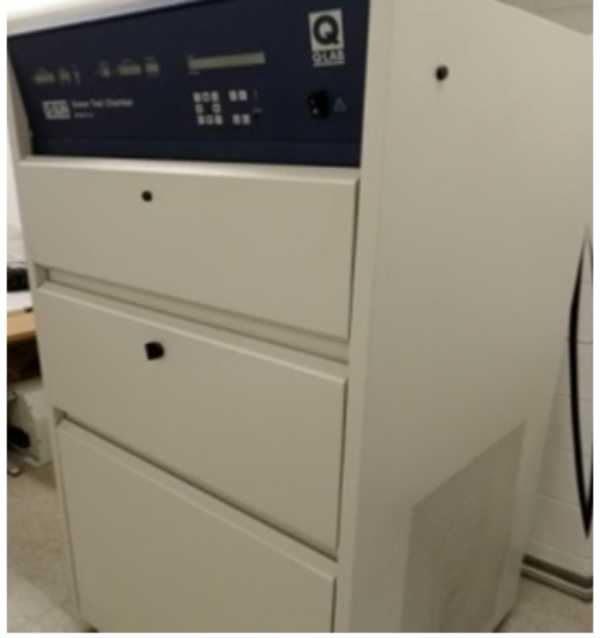

图2 QUV紫外加速老化试验箱

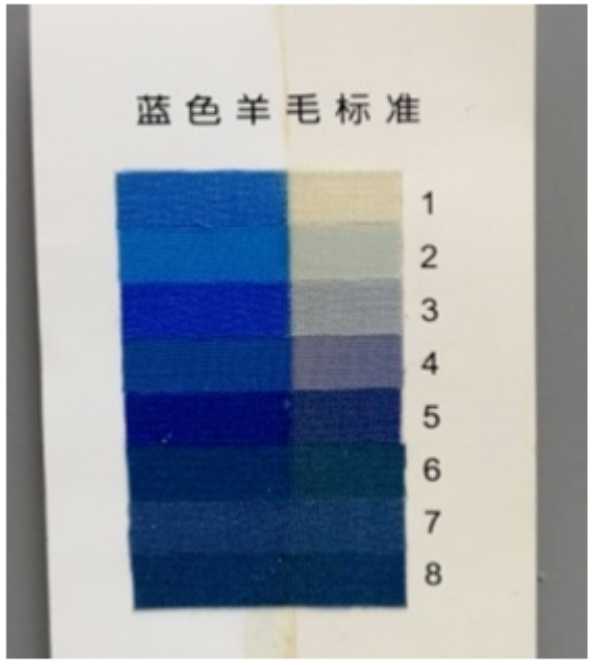

图3 蓝色羊毛标准物质

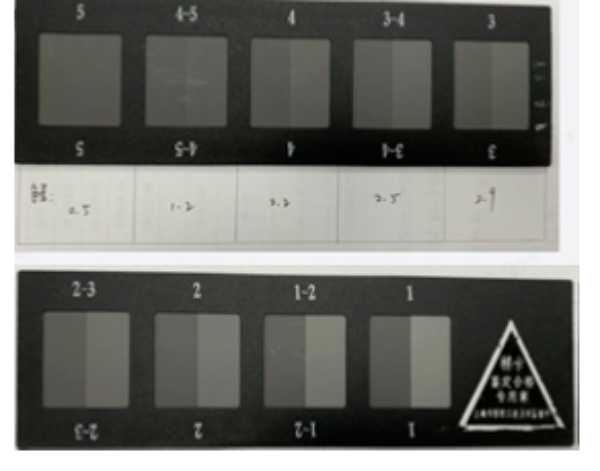

图4 5档灰度卡

2 定制家具主要装饰材料

2.1 三聚氰胺浸渍胶膜纸饰面板

三聚氰胺浸渍胶膜纸饰面板是定制家具企业用量最大的材料，其光稳定性能体现在耐光色牢度的检测结果上。GB/T 15102—2017《浸渍胶膜纸饰面纤维板和刨花板》中规定，使用氙灯测试，以6级蓝色标准羊毛布为标准物质，要求与灰度卡对比≥4级。索菲亚公司则以7级蓝色羊毛布做标准物质，检测控制三聚氰胺浸渍胶膜纸饰面板耐光色牢度，7级蓝色羊毛布大约是6级测试时间的5倍，更加严格。

三聚氰胺浸渍胶膜纸饰面板耐光色牢度与其生产的原纸、印刷油墨及浸胶过程中添加的助剂等均有关系，所以控制三聚氰胺浸渍胶膜纸的光稳定性能，需要上游供方严格把控，要求严格的场所应使用高耐晒级别的材料。一般浅色三聚氰胺浸渍胶膜纸饰面板比深色耐光色牢度差，图5、图6及图7试样在受到长时间的太阳光照射后，装饰纸上部分油墨褪色，褪色对浅色装饰纸的颜色影响比较大，对深色装饰纸影响小，所以定制家具企业应严格控制浅色系列产品的光稳定性能。

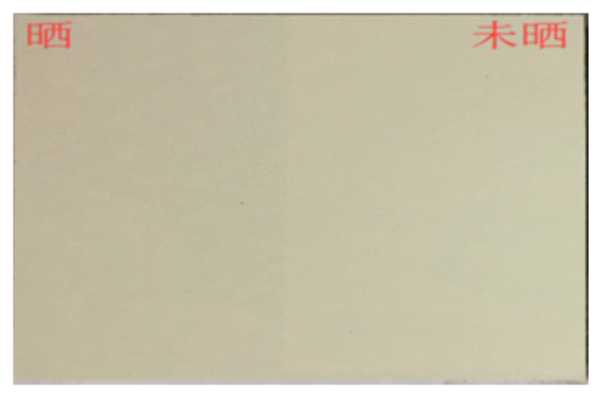

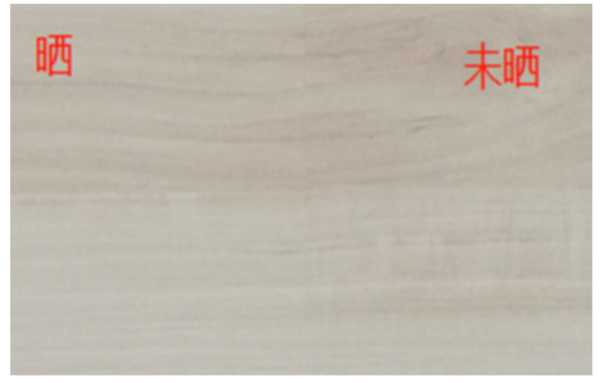

图5 浅色试样3.5级

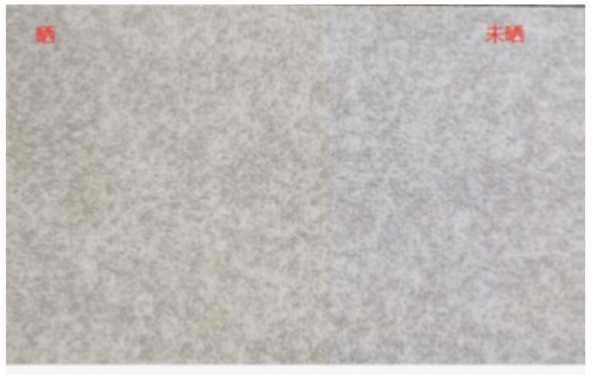

图6 中性色试样4.5级

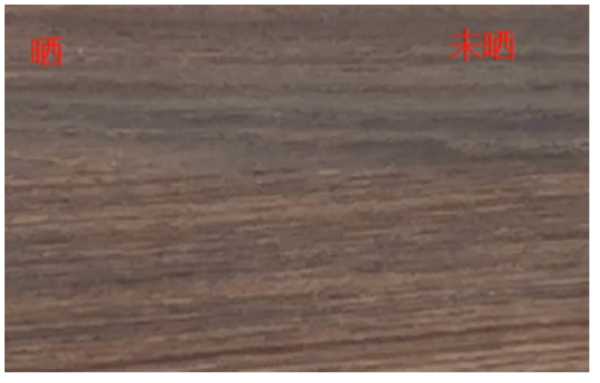

图7 深色试样5级

2.2 聚氯乙稀薄膜

聚氯乙稀薄膜（以下称PVC膜）是由氯乙烯单体通过自由基聚合而成，聚合度n一般在500～20 000范围内，其分子式结构为-（-CH2-CH(-CL)-）-n，化学稳定性好，具有良好的可塑性，适宜包覆或吸塑生产各种异型面的门板，满足设计师的多种设计风格，深受定制家具企业喜欢。对PVC膜进行氙灯老化试验和紫外灯老化对比实验，发现PVC膜对紫外灯老化实验比较敏感。故按照标准GB/T 23983—2009《木器涂料耐黄变的测试方法》对PVC膜进行验收。

造成PVC膜容易变黄老化与PVC底膜、印刷油墨及表层透明膜的耐晒性能均有关系。从图8、图9及图10来看，底部PVC膜同样发生黄变，对于浅色膜来说有明显的对比变化，对深色来说，上面有油墨颜色覆盖，看上去并无明显的变化。经过大量的客户使用及测试对比，发现一般浅色PVC膜比深色膜更容易变黄，所以浅色PVC膜是控制的重点。

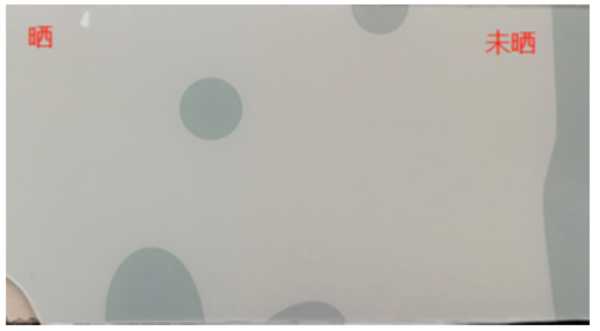

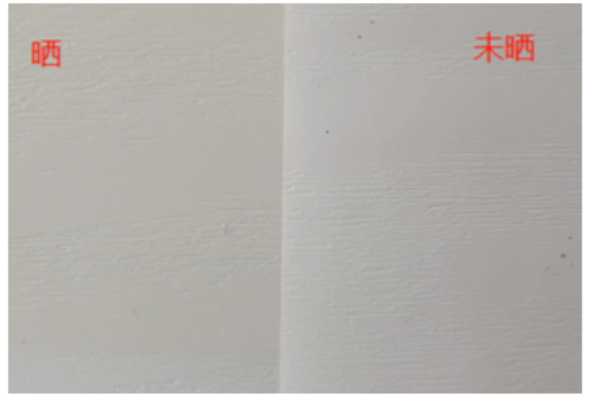

图8 浅颜色试样3.5级

图9 中性颜色试样4.5级

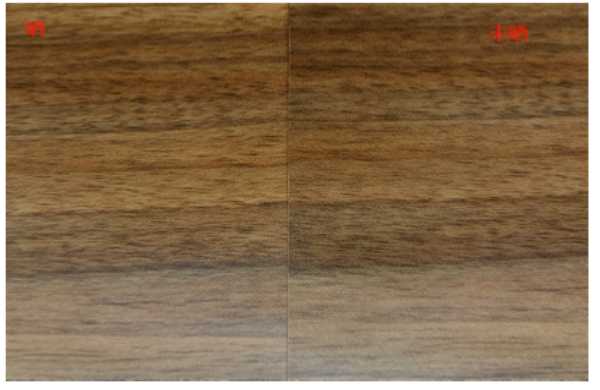

图10 深颜色试样5级

2.3 PVC封边带

PVC封边带与PVC膜性能基本相似，主要差别是PVC封边带表层涂了一层涂层，增加其亮度，控制方法与PVC膜相同。

2.4 木器涂料饰面

木器涂料饰面在定制家具企业使用也很广泛，可以在实木、实木单板、重组装饰单板、三聚氰胺浸渍胶膜纸饰面板及PVC膜材料上面使用，这一类产品可按照现有的GB/T 23983—2009标准进行检验控制。

木器涂料饰面板的光稳定性与漆膜及底层材料性能均有关系。图11中样品测试前后差异较大，主要与底层重组装饰单板染色的颜料耐晒程度有关。图12的样品为了增加装饰效果，涂料中增加了金粉，其中金粉耐晒等级偏低，样品的光稳定性就差。图13样品为三聚氰胺浸渍纸上做油漆，三聚氰胺浸渍纸光稳定性很好，但做了油漆后，光稳定性就变差了。生产企业除对表面涂料控制外，还需要对染色实木、重组装饰单板、三聚氰胺浸渍纸及PVC膜等底材控制其光稳定性能，达到木器涂料饰面家具的颜色稳定，提升客户满意度。

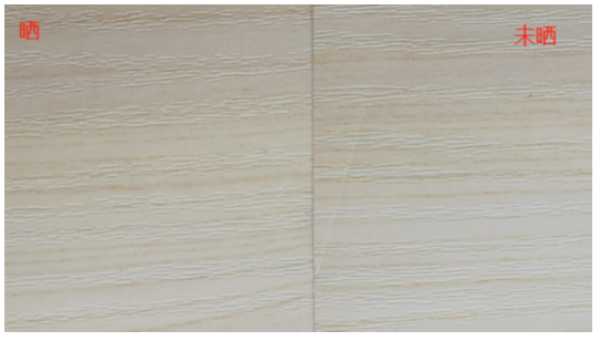

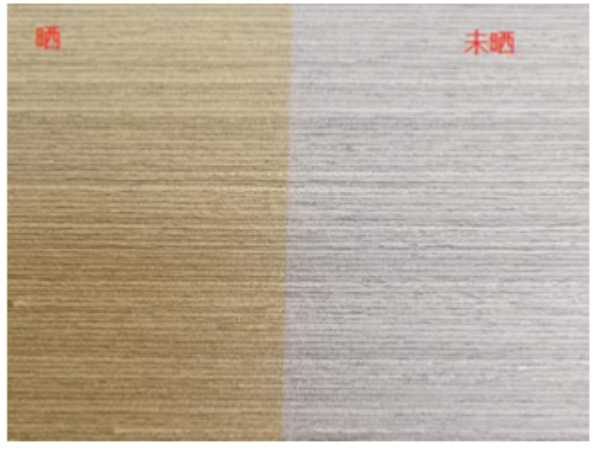

图11 重组装饰单板试样2.5级

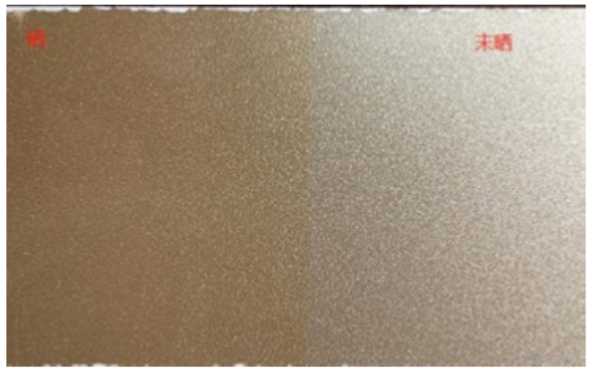

图12 油漆加金粉试样3级

图13 三聚氰胺纸上油漆试样4级

2.5 亚克力

亚克力又叫PMMA或有机玻璃，化学名称为聚甲基丙烯酸甲酯。该材料是一种开发较早的重要可塑性高分子材料，具有较好的透明性、化学稳定性和易染色、易加工性，外观优美，在装饰装修业中有着广泛的应用。近几年亚克力也使用到了定制家具上面，给人以通透明亮的感觉。经过氙灯与紫外灯测试对比后，发现使用氙灯检验方法按照GB/T 17657—2013中4.30规定检验比较合适，更能够发现问题。

亚克力本身的耐老化性能较好，影响印刷亚克力光稳定性的主要原因是表面的油漆性能。图15中的样品油漆耐晒性能比图14的样品耐晒性能好，主要是油漆的耐晒等级造成的。

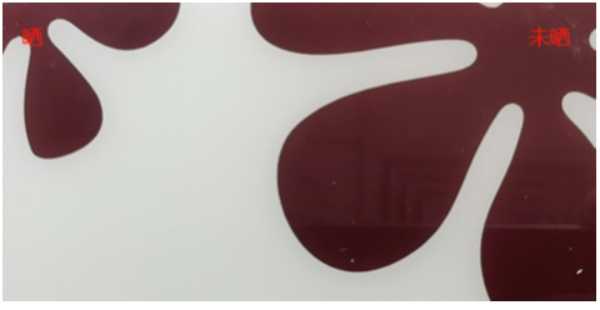

图14 亚克力试样4级

图15 亚克力试样4.5级

2.6 PU人造皮革

PU人造革是合成皮革中的一种新研制开发的高档皮革，属于新型的皮料种类。因其具有极其优异的耐磨性能、耐老化性能，柔软舒适而受定制家居青睐，特别是这两年推出的轻奢类产品运用较多。对人造皮革进行氙灯老化试验和紫外灯老化对比实验，发现人造皮革对紫外灯老化实验比较敏感，故按照标准GB/T 23983—2009控制材料的质量更为合适。

造成PU人造革变黄的原因与PVC膜类似，在紫外光照射下，导致PU人造革降解，产品从无色变成黄色。图16、17及图18的PU人造革试样，经过测试后，浅色变黄最为明显，深色变黄不明显。在长期使用及检测也发现这个规律，所以生产企业应重点控制浅色PU人造革的光稳定性能。

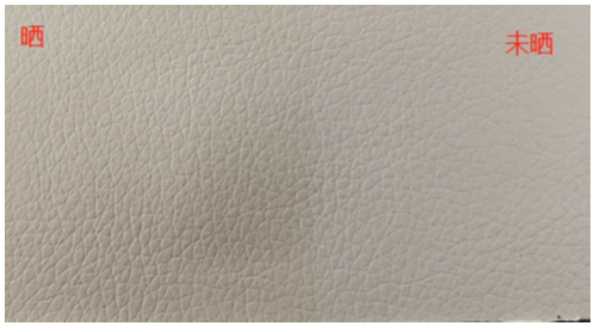

图16 浅色PU革试样3.5级

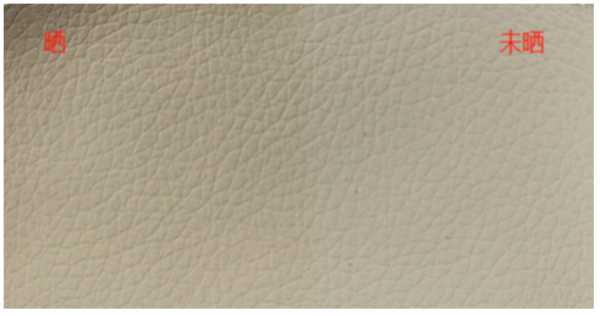

图17 浅色PU革试样4级

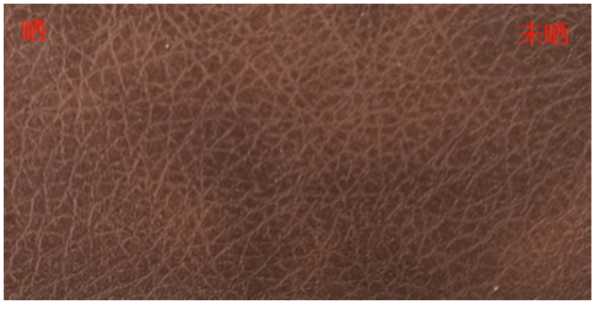

图18 深色PU革试样4.5级

3 结语

定制家具使用多种装饰材料带给消费者全方位感受，后续使用的材料种类也会越来越多，如PP膜、PETG膜、HPL、CPL、油漆纸等，这些材料性能不尽相同，研发使用新材料时，就应全方位地检验控制其光稳定性能，确保其性能符合定制家居的使用需求。

本文编校：舒文博

引用格式：李新兵, 张 挺, 林秋兰. 浅谈定制家具装饰材料光稳定性的控制方法[J]. 中国人造板, 2020, 27(6): 6-9.

作者单位：索菲亚家居股份有限公司
