处理碳化木材的方法及生产大板桌面拼接处胶线有凸起的解决方案

沈先生，您好：

我是《亚洲板材与家具》的读者，在印尼一间木工厂负责生产实木家具。感谢您讲解关于木材传统窑干与高温窑干的区别，并说明高温干燥的利弊。

最近，我与业内人士讨论高温干燥窑可作碳化木材的可行性和碳化木材的优劣点，希望您能帮助提供有关处理碳化木材的方法。前段时期，在生产两寸厚实木大板桌面时，发现拼接大板桌面的胶线有局部凸起的现象，请帮助分析原因及提出改善意见作参考。谢谢！

祝商安！

林先生

谢谢您的来信，关于你提出的问题根据你提供信息简述如下：

01、关于碳化木材处理

碳化木材处理可用未干燥木材先进行高温干燥，针叶树种最适合如云杉、樟子松等。高温干燥阔叶树种必须选择不易产生蜂巢裂的树种如杨木、橡胶木等。

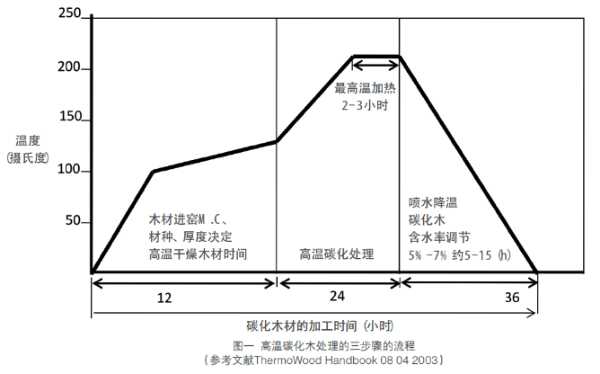

高温碳化木材处理流程分三个阶段如图一。

1.高温干燥木材：干燥木材温度介于110-150摄氏度之间，干燥窑必要时能迅速加热升高窑内所需温度，再急速干燥，确认无蜂巢裂痕，木材含水率平均8%；

2.木材碳化处理：渐渐提高干燥窑温度在185-215摄氏度，木材含水率降至0%后并保持窑内最高温约2-3小时以达预定的碳化深度为准；

3.冷却与含水率处理：启动窑内喷水系统喷水降低窑内温度达到80-90摄氏度之间。调节窑内碳化材含水率达4%-7%。

02、碳化木材主要的优劣点

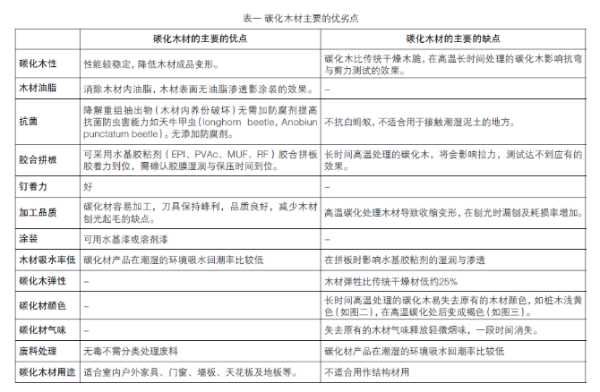

如下表所示（可点击原图放大）。

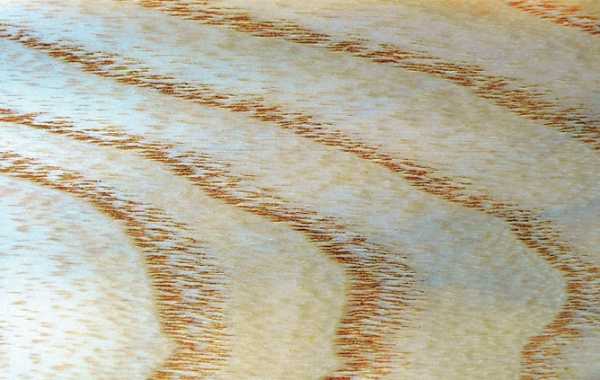

图二 桩木在未在高温作碳化处理之前是浅黄色

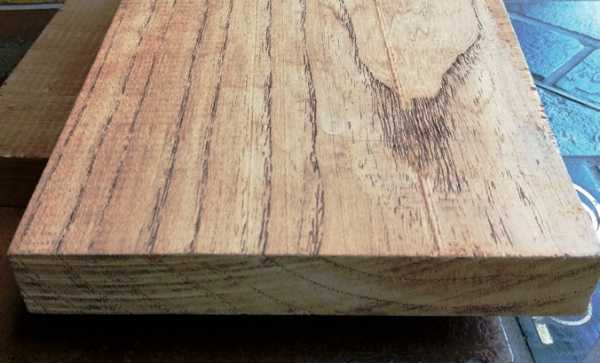

图三 浅黄色桩木经过高温作碳化处理之后木材变成褐色

03、生产两寸厚实木大板桌面（slab table）

根据您的问题分析，在出货时发现拼接的胶线有局部凸起问题的原因及改善意见如下：

1.干燥不规范：圆木锯成两寸厚的大板经长时间风干制成桌面因风干含水率不均匀，用在拼板生产桌面后储存在干燥的仓库内，含水率高的部位继续释放水分，造成桌面局部收缩或溃陷，但拼接的胶膜不同步收缩导致胶线凸出桌面（如图四）。建议检查有缺点的桌板确认含水率已降到14%以下，重新用砂光机砂平或刨平再喷面漆即可，建议两寸厚的大板必须送进干燥窑干燥确认含水率平均分布在14%以下最理想。

2.胶粘剂不抗溶剂：采用的胶粘剂不抗溶剂，在喷漆时溶剂造成胶膜膨胀导致胶线凸出桌面（如图四），建议联络供应商确认提供抗溶剂的胶粘剂。

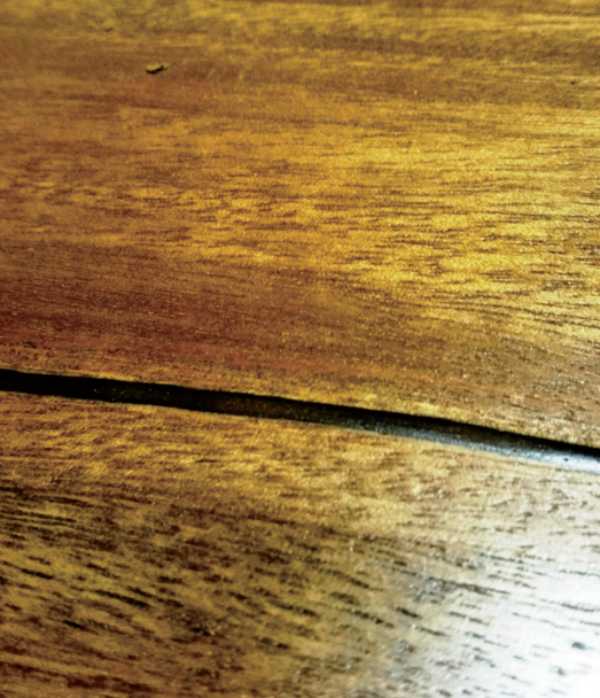

图四 两寸厚实木大板桌面（slab table top）因局部含水率太高，当桌板在空调室或储存在干燥的仓库将会继续干燥释放水分，桌板局部收缩或溃陷导致胶线凸上

希望以上提供的信息能帮助解决一些对高温碳化木处理的问题与解决胶线凸出桌面的缺点。简述关于高温碳化木处理的信息希望你能满意。

沈裕新先生

1948年出生于马来西亚沙捞越州古晋市，1974年毕业于台湾国立中兴大学森林系，毕业后曾一度任职于台湾林业局。1975-1995年，沈先生在马来西亚、新加坡、加里曼丹岛各地从事木材加工和人造板材行业，历任工程技术人员、生产主管、生产经理和生产总经理。沈先生还曾于1996年入职全球知名化学公司亚洲木工组，担任区域技术服务总监一职。

本文选自《亚洲板材与家具》5/6月刊
