整木板材定制中常见设计缺陷导致的生产与安装问题！

在上一篇文章中，袁巧成先生以总览视角，为我们分析了整木定制设计与制造的一般流程以及优化方式。提出了“设计主导权”的概念，认为设计要素不只是简单的设计功能，还在行业发展中起到了家装要素组织者的作用。

本文袁先生通过几个具体案例来阐述整木板材定制当中设计与生产制造的关系，希望对大家有所帮助。

各位读者朋友大家好，今天我们从几个点来谈谈设计与制造生产关联的重要性。

整木板材定制以设计为主导，但是由于各个企业的设计人员，技能参差不齐，现场经验缺失，导致制图分解下单后，出现生产加工困难、结构不对、产品的稳定性和性能缺失、生产费工费时、生产周期无法确定，现场无法安装，客户抱怨等等现象。

整木定制设计与制造生产的关系可以就以下几个问题进行阐述说明。

案例一：

先从整木定制的柜体设计谈起，设计师在设计酒柜中酒托的杯空隙尺寸时，由于缺乏实践经验，按照其图纸尺寸，就生产成了酒杯底座无法放置的情况，如下图：

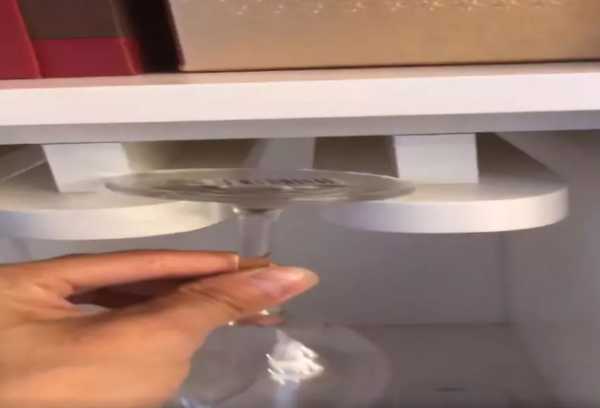

▲酒杯无法放进底座空隙

案例二：

设计师在设计九宫格的时候考虑不周全，九宫格只能用到六宫格，像这种情况，设计师应该考虑到滑道用两节的而未必是用三节，生产木工预组装也没有发现，到了客户家里就是这样的情况。

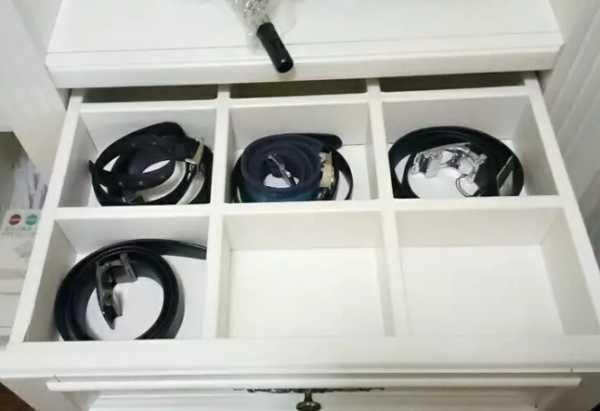

▲九宫格只能用到六宫格

案例三：

下面我们具体到设计图纸，看看常见的一些问题，如下图所示的衣帽间，你能看出哪些不足吗？

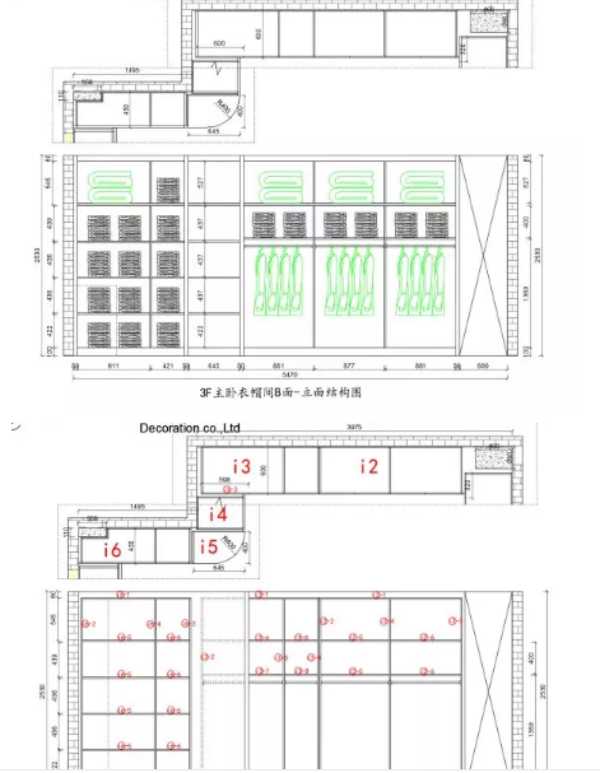

▲某衣帽间设计图纸

首先，这个柜子顶板包侧板没有分上下柜，生产上就按照图纸生产，市场板材不够长，需要对接板材，增加加工量，且外观质量有缺失；

其次，没把i3柜表达清楚，正视图应该将整个柜体表达完整，转角处柜子应另附图；

最后，内部结构图没画顶板，少一个尺寸非常容易算漏，生产是按照拆单后的尺寸，数量加工。

案例四：

▲某户外鞋柜设计图纸

设计师在制作这两张图纸时，是应该分上下柜的 ，但是又没分。

还有很多因为马虎出现的小问题，比如说俯视图跟正视图尺寸不一样，或者一个衣帽间柜子出现这个高点，那个低点的情况。发现尺寸不一样了，生产人员打电话一问设计师，设计说应该是一样高的。

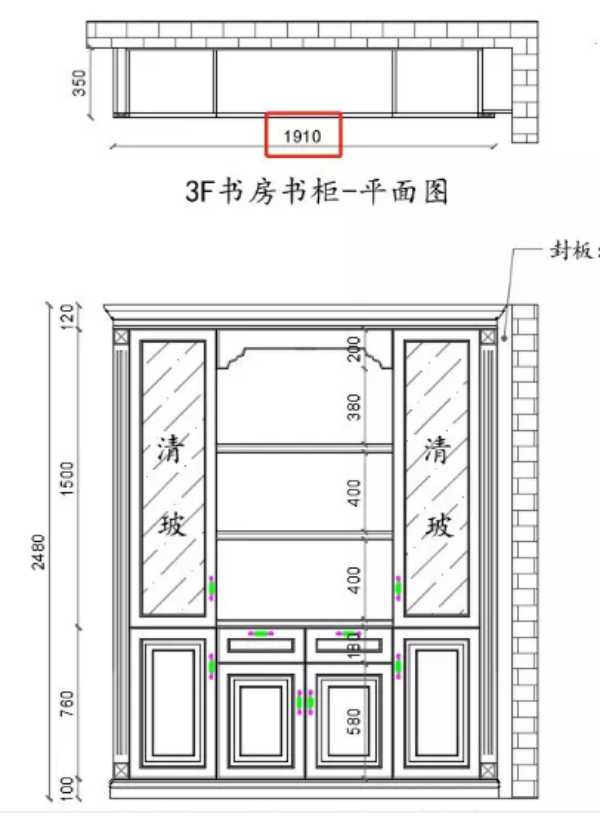

▲俯视图跟正视图尺寸不一样

▲柜体中有高有低

案例五：

设计角柜时考虑的不周全，导致罗马柱安装后柜门打不开。生产上只有将罗马柱和上下雕花件厚度定薄，最终柜门可以打开，但是整体效果不协调，如下图：

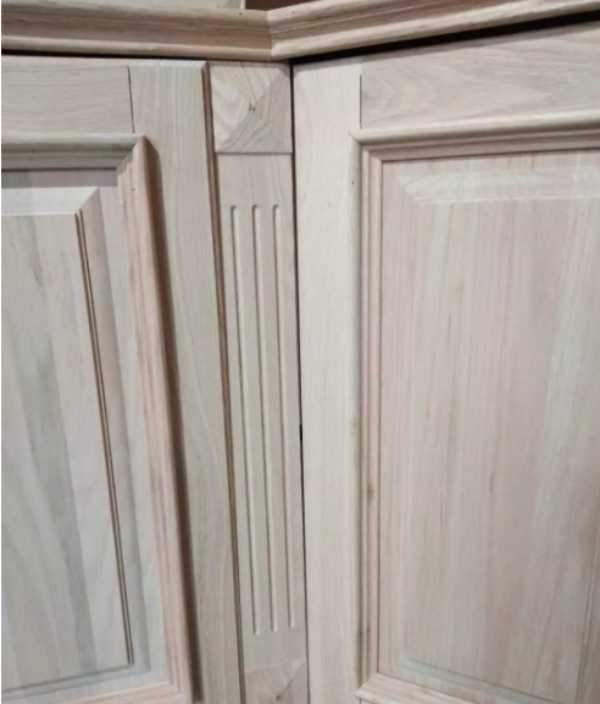

上图就是角柜柜门打不开，把罗马柱和上下雕花定薄的，罗马柱正常尺寸是18mm或20mm，雕花最高点20mm，定薄后只有15不到，和旁边的罗马柱极不协调。

今天就这几个问题简单的进行了阐述，下期将围绕这个话题深入剖析。将整木设计中的产品问题逐一说明，希望能帮到大家。

同时，也欢迎大家在文章末尾处留言，就相关问题进行提问和讨论。
