石膏板板纸粘结问题解析

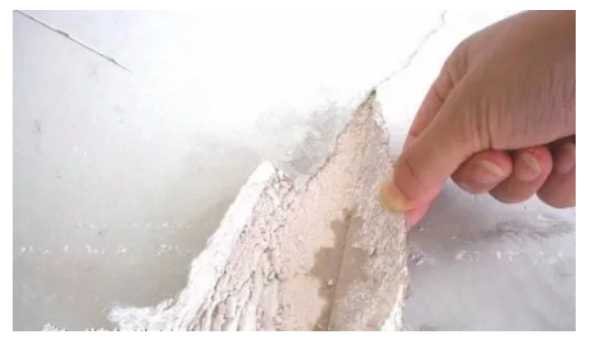

石膏板不粘纸问题解析

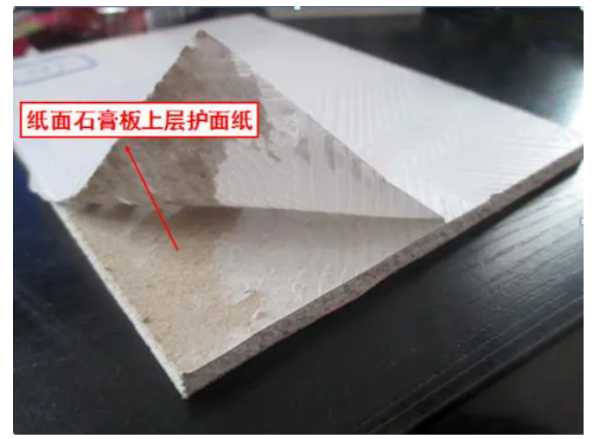

石膏板芯材和护面纸的粘结程度

是衡量石膏板质量优劣的重要指标

而影响板纸结合的因素有很多

其中，护面纸的性能指标

脱硫石膏的品味特性

以及成型干燥过程中的工艺控制

都会对板纸粘结有着较大影响

今天小编就和大家一起来详细解析

影响石膏板板纸结合的问题及方法

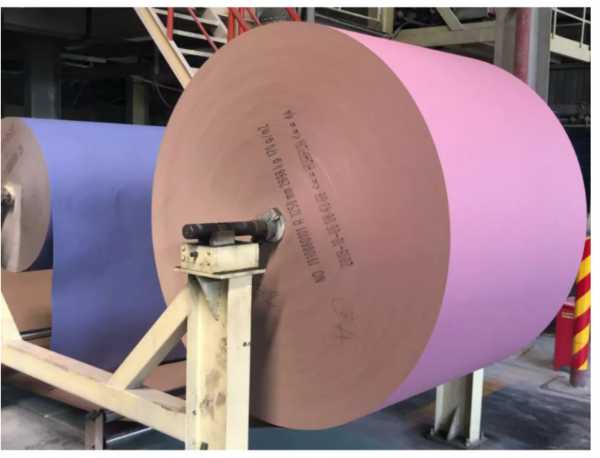

护面纸的性能 >

A、护面纸的吸水性

护面纸吸水性过高或过低都会影响与板芯的粘结。

石膏浆凝结过程是个放热反应过程，在这个过程中会有石膏晶体进入护面纸的空隙内，所以干燥后纸与板会牢牢的粘结在一起。如果护面纸吸水性过高，石膏浆中的水会被纸大量吸收而石膏浆中的水会相应减少，不利于石膏的凝结反应，进入护面纸的石膏晶体的量就会减少，从而产生不粘纸现象；若吸水量过低，石膏晶体同样很难进入纸面，也不利于粘结，所以吸水性应控制在一个范围内。

B、护面纸的透气度

纸的透气度太低会影响石膏板的粘结。

在石膏板干燥过程中，淀粉以及多余的水分都会向外迁移，如果纸的透气度太低，纸的密度就会相对大些，淀粉以及多余的水分难以溢出，就会集中在护面纸和石膏板中间，引起纸与板的脱离。

C、护面纸的强度

护面纸内层强度低会影响石膏板的粘结，因为内层强度低，就会很容易脱落在石膏芯表面(护面纸内层与中间层脱开)。

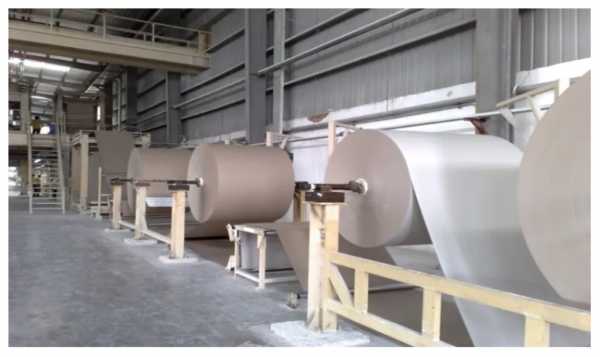

因此，纸面石膏板生产过程中要对护面纸进行严格检验，使用符合指标要求的护面纸，尽可能减小甚至排除护面纸对板纸粘结的影响。

杰森纸面石膏板选用的是国内石膏板护面纸龙头企业——华润纸业自主创新研制的低克重、高强度石膏板护面纸，其产品具有定量低，抗张强度高，透气度好，外观质量优，层间结合和表面强度高等优点，在提高石膏板的平整性和外观质量的同时，有效减少低档板和废板的产生，是高档石膏板生产的首选护面纸材料。

石膏粉的质量>>

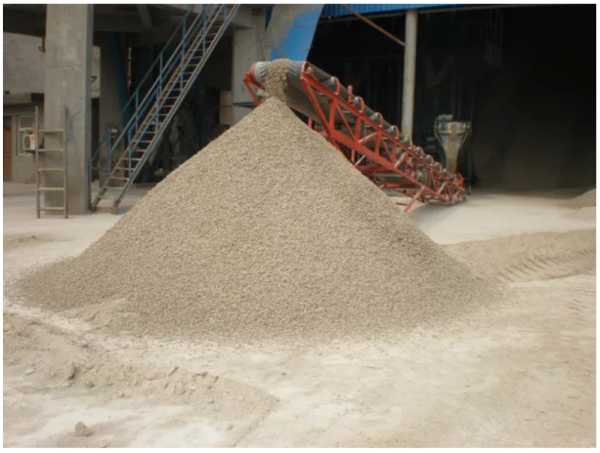

脱硫石膏的品位太低，杂质多或者Cl、K、Na等有害杂质含量过高，也影响护面纸与石膏芯的粘结。

石膏粉中K、Na离子偏高，硫酸钠容易吸收水分形成芒硝，造成护面纸与板脱离或板子下垂。氯离子具有一定的破坏性，当脱硫石膏的氯离子含量过多，会对氯离子的结晶性能产生影响，导致脱硫石膏浆体出现凝结缓慢、不易成型的现象，从而使纸面石膏板强度降低甚至失去强度，严重影响石膏制品的性能。同时，氯离子会在石膏制品干燥过程中迁移至制品表面，影响石膏芯材与纸面石膏板面纸的粘结能力，导致纸板分离，严重影响纸面石膏板的性能。

石膏板采用高纯度的电厂脱硫石膏，从原材料到制粉到出板都经过层层筛选，严格把控，不含有害物质，其中脱硫石膏经检测氯离子含量达到标准要求，确保了公司出品的石膏板具有良好的粘结性与强度，也大大提升了石膏板的安全性。

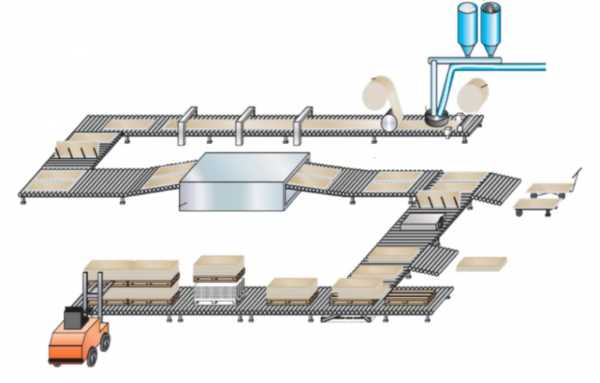

生产工艺的控制>>

1、料浆过稀、泡沫不均，干燥后板材中大孔隙过多或过于集中等原因也会造成纸、芯的粘结不良。

2、成型、干燥速度不能随护面纸或料浆的波动做及时调整，造成护面纸的透气性、吸水性与干燥速度的不协调，石膏料浆的凝结时间与成型速度的不协调，从而导致纸与石膏芯的不粘结或者板材过烧。

3、板过烧，部分二水石膏会脱水成无水石膏，板的强度下降，纸易落。严格控制石膏板干燥工艺及参数，并及时调整，干燥机内板的温度不能超过二水石膏的脱水温度，特别要控制出板端的板温不过80℃。

4、烘干的速度过快，导致淀粉牵引到纸板当中，在纸面与石膏芯面剩下极少量的淀粉，导致不粘纸，而且脱落的护面纸发脆。

5、外加剂的使用不当，外加剂之间相容性不好，导致粘纸效果不好。

杰森石膏板经过近十余年的打磨和积累，装备水平、生产工艺、产品质量均达到国际先进水平。此外，还聘请国内石膏板领域专家作为指导顾问，长期指导产线生产和经营，公司的技术专家及骨干工程师，均具备10年以上建材企业生产制造管理从业经历，所有这些都为产品工艺和质量提供了最有力的保障。
