一张好板的品质定义丨吸水膨胀率是不是越高越好？

“回南天”、“梅雨季”

三四月的“回南天”，六七月的“梅雨季”，是家具们面临的大规模“杀伤性武器”。每到这段时日，家里各处都弥漫着的，是潮湿味，对家具来说，这提升了膨胀、变形、开裂、发霉等问题发生的概率。

那家具为什么出现膨胀、变形、开裂、发霉的问题呢？多半还是这些家具的组成件——板材的吸水膨胀率不达标。

01

什么是吸水膨胀率

吸水膨胀率是人造板的一项极为重要的质量指标。板式家具在使用过程中因受空气湿度变化的影响，其含水率、厚度、长度都会发生变化，吸水膨胀率决定了板材产品的耐水耐潮能力和板材的稳定性。吸水膨胀率越高，板材在潮湿环境下越容易出现膨胀现象，继而出现变形、开裂、发霉的问题。

02

吸水膨胀率的起因与改善

影响吸水膨胀率的两大原因：一是原材料，二是工艺。

一方面，板材的原材料选用树木，木材有与生俱来的吸湿性，受湿本就会产生膨胀现象；另一方面，板材在热压过程中内部材质受压变形，在一定情况下会恢复形状，所以在受潮时，会因应力释放而产生回弹。

因此，我们可以通过从原材料的选择、胶粘剂的质量与数量选择、热压工艺的优化、含水率的改进等方面着手，来改善板材吸水膨胀率。

03

千年舟怎么做？

严选优质进口松木：

千年舟严选南纬34°-47°地区的进口松木，经剔除易腐败的树皮等杂质后，严格筛选尺寸3.9m、小头直径16cm、20年生以上且带少量枝桠、圆溜笔直、少疖子、少虫洞的优质松木树段，经海运到达千年舟产业基地后历经2次15天以上天然人工养生工序，用以平衡板材内部含水率，将变形率降到最低，进一步稳定板材吸水膨胀率。

添加MDI生态胶：

千年舟板材采用MDI生态胶，具备强大的胶合性、防水性和环保性能，在一定程度上阻碍水分进入，让板材不易产生吸水膨胀现象。

持续优化热压机械与工艺

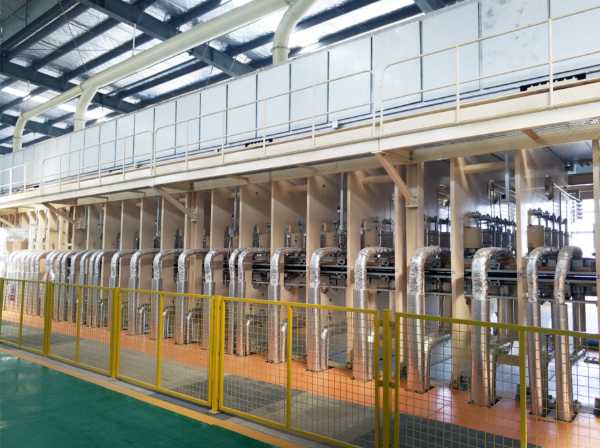

千年舟引进德国4.0工业智能设备，包括德国辛北尔康普第九代连续压机，高温高压一体成型，压力分配更精准，板材密度更均匀，产品板材胶合强度高，不易变形，大幅度降低板材吸水膨胀率。

过硬品质保障

经过24小时浸泡，相比原本厚度15mm，24小时吸水厚度膨胀率仅为20%，不论是刮风下雨还是潮湿都不怕啦，有效减少板材吸水膨胀率所带来的变形、开裂、发霉等问题。

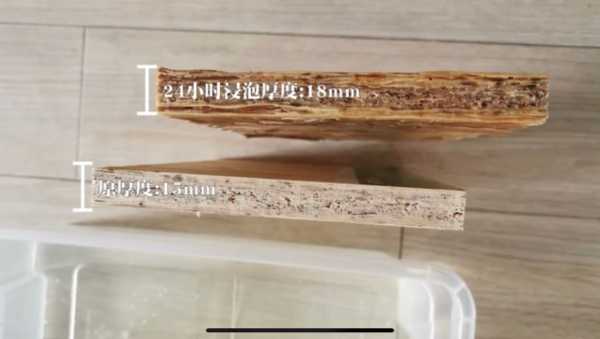

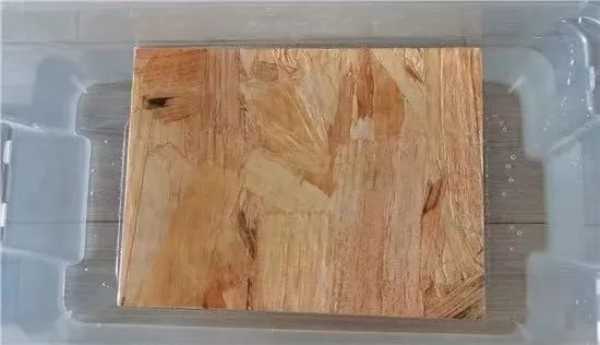

（千年舟板材泡水24小时对比图）

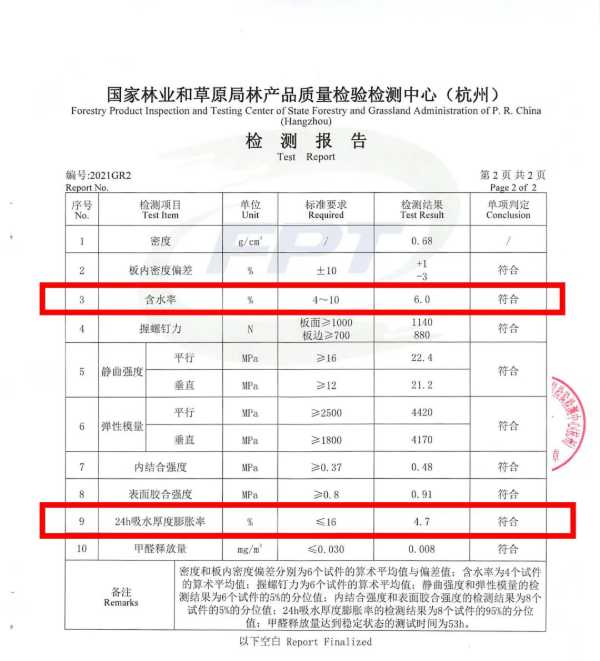

（国家林业和草原局林产品质量检验检测报告）

吸水膨胀率是不是越高越好？对板材来说，吸水膨胀率是代表板材“防不防潮”的指标。吸水膨胀率小的板材在潮湿环境下，膨胀厚度会更小，并且不易发生板材曲翘，对家具使用的影响较小。同时板材表面的防护、封边工艺等也会直接影响到定制家具的防潮能力。

“回南天”、“梅雨季”家具变形防不胜防？认准千年舟，一招“制敌”，潮湿天气不再怕！
