净零能耗预备住宅——北温哥华的 “禅意之家”

一栋为追求内心平静、渴望与自然和谐共生的屋主而建造的绿色健康住宅。这栋净零能耗预备住宅（Net Zero Ready Home）使用了节能环保的概念、设计、建材和技术。

禅意的建筑设计

“禅意之家”位于不列颠哥伦比亚省北温哥华市，该项目是“加拿大住宅建造协会全国优秀建筑奖（CHBA National Awards for Housing Excellence）”净零能耗预备住宅类别的获奖项目。这栋住宅将禅意美学和行业领先的环保节能设计完美融合。

在北温一个晴朗的夏日，屋主将新能源车停进车库，为车子充电的能源由屋顶的太阳能板提供。屋主一家打开房门，经过一片用旧屋拆下的木材组成的木墙。室外的小灌木丛和小树装点了前院，配上碎石组成了一个简单设计的禅意花园。

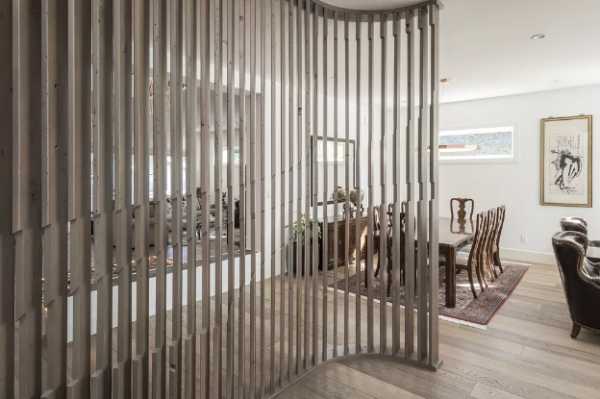

前厅

一走进这栋净零能耗预备住宅的室内映入眼帘的就是前厅的木墙，这只是这栋高性能住宅众多环保特征中的一个。

木墙和所有的室内护栏和扶手都是用在这个施工工地回收的木材做成的。垃圾的回收利用节省了运输和填埋的成本，也是一种环保可持续的建房方式。

当你进入他们家的时候，就能感受到这个家有多舒适。这里温度适中，不受外界气候影响，而且很安静。这是因为净零能耗预备住宅的优良施工方法远远超出了城市的规范要求——事实上，加拿大住宅建造协会（CHBA）净零能耗预备住宅标准的房子性能表现要比普通的房子好80%以上。除了高性能的三层玻璃的Low-E窗户外，建筑外围护结构增加了高规格的保温和高标准的气密性处理，这意味着这个家减少了在冬季丢失的热量和在夏季获得的热量。

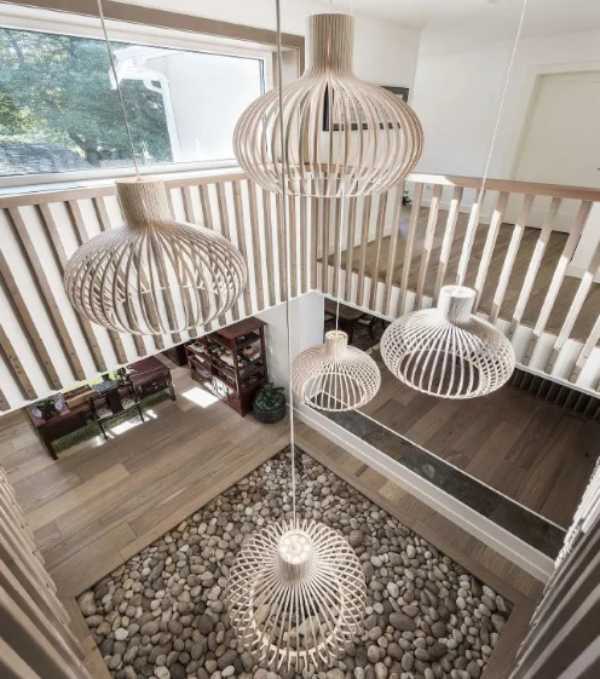

主层天井

主层天井是室内的中心，展示了如何在建筑环境中体现和应用生态设计的原则。

生态设计是一种试图将建筑使用者与自然更紧密联系起来的建筑设计方法。生态设计的建筑结合了自然采光和通风、自然景观和其他元素，为人们创造了一个更高效健康的建筑环境。

天井位于主层大型开放起居空间的中央，与上层朝南的窗户相邻，敞向中庭。它将充足的自然光引入上层和主层的室内空间。天井地面铺满了开挖房子地基时发现的鹅卵石——除了加强生态设计的原则，还保持了“追根溯源”的东方传统。

干净、明亮和多功能的厨房使用了节能电器设备和节水管道装置。

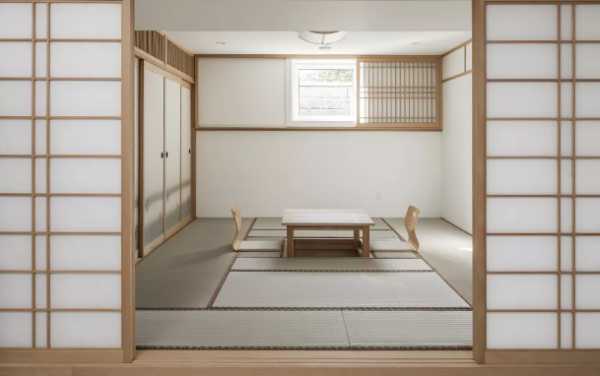

榻榻米室——家庭娱乐放松空间

施工工地的树被回收利用制作成景观装饰

当地的植物和砾石被广泛用于园林绿化，以实现低维护和节水的需求。

净零能耗预备住宅

这栋表面看上去中规中矩，实则内里“别有洞天”的净零能耗预备住宅是如何建成的呢？看了这栋房子的施工现场和建造细节，也许会为大家在提升建筑能效表现方面带来启发和帮助。

混凝土基础内外加保温层。这一运用使居住环境更舒适，也更节能。优化后的建筑外围护能够更好地阻挡街上的噪音，使室内更安静。这只是禅意之家的众多节能措施之一，在后续使用中节约了居住成本。

为满足大跨度开放空间的结构设计要求，采用了钢结构和特殊的抗震构件。

木结构中采用的木搁栅、单板层胶合木（LVL）和平行木片胶合木（PSL）等工程木具有更好的性能并且保留了天然材料的特性。

这张照片展示了该建筑外围护结构的几项要素，包括：

外墙

有效R值 = 31.3

隔汽层

½”石膏板

2x6间距24”的木龙骨

保温等级R24的墙体內填保温

¾”厚外墙覆面板

各种嵌缝或胶带密封的气密层

3”外墙岩棉保温层

1x3防腐木顺水条

¾”空腔

¾”外墙涂漆

坡屋顶

有效R值 = 49.0

隔汽层

各种嵌缝或胶带密封的5/8”耐火石膏板（也是气密层）

14”厚喷棉保温层

24”间距的工程木桁架

½”屋面覆面板

屋面防水膜

直立锁边金属屋面

窗

乙烯窗框

三层玻璃

两层Low-E涂层

充填氩气

绝缘隔离片

外墙保温和气密层保证了建筑外围护结构良好的气密性和保温性。

窗户使用不同的材料多层安装以达到折流和排水的作用，确保了防水性、气密性和建筑外围护结构的耐久性。

机械系统

供暖和空调

高性能的寒冷地区用空气源热泵

全密封管道

分区温度控制（地下室；主楼和上层）

高效袋式过滤器

通风系统

高效热回收通风机

与加热管道集成的供气管道

浴室和厨房的排气管道口与外墙密封连接

浴室内专用的换气装置

禅意之家的室内空气比室外更清新、更干净，这归功于高效的HRV系统在进入室内之前过滤掉了空气中的颗粒物和污染物，以确保健康的室内环境。外墙岩棉保温棉与呼吸纸一起使用，实现了室内外50帕气压时差每小时换气0.71次（0.71ACH @ 50Pa）。

可再生能源系统

金属屋面上的太阳能板

该住宅设计了一个朝南的坡屋顶，使用了节能电器和照明，降低了住宅的能源需求，使之能够通过安装太阳能电池板实现零能耗。净零能耗(Net Zero Energy)住宅采用可再生能源技术来抵消其使用的能源。不过禅意之家选择了一种更经济的解决方案，即净零能耗预备(Net Zero Energy Ready)住宅，既拥有净零能耗住宅的好处，也不需要重大翻新或大改建就可以实现可再生能源技术。

太阳能电池板收集的电储存在电力系统中用于电动汽车充电以及日常使用。

屋主建造净零能耗预备住宅的决定不仅可以为他们降低住宅的能耗成本，更为他们提供了一个安全、健康、环保、舒适的家。
